Задвижки стальные клиновые

Заполните форму для заказа

ТУ 3741-001-71634056-2010

DN 15, 20, 25, 32, 40, 50, 80, 100, 150, 200, 250, 300

PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0 МПа

РТЗК – стальные клиновые задвижки с выдвижным шпинделем.

Предназначены для установки на трубопроводах в качестве запорного устройства.

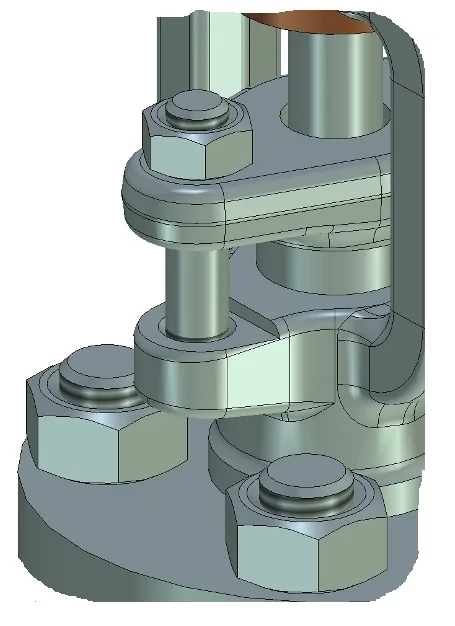

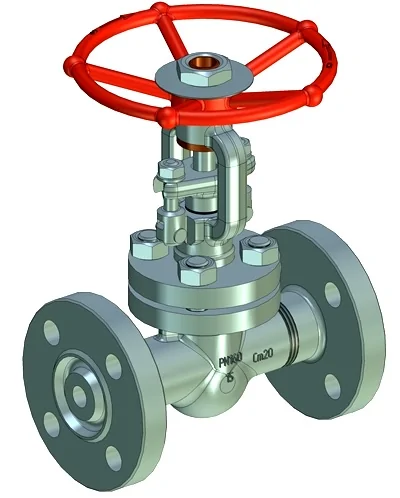

РТЗК10 – серия клиновых задвижек с ковано-сварными корпусами,  креплением сальника на шпильках

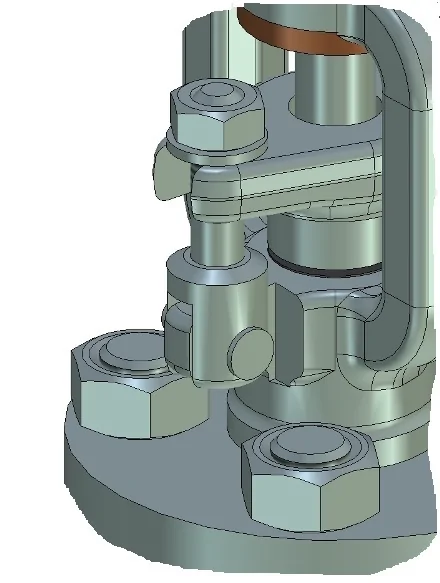

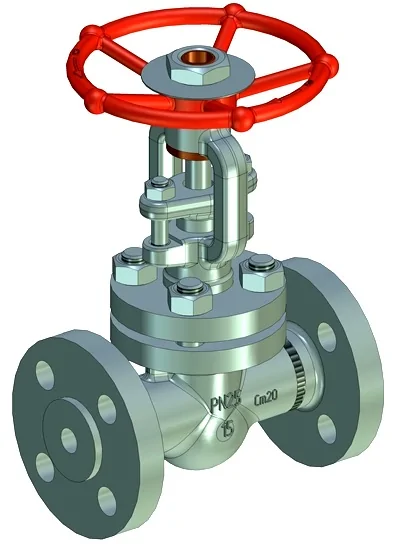

РТЗК14 – серия клиновых задвижек с ковано-сварными корпусами, креплением сальника на откидных болтах.

РТЗК20, РТЗК22 – серия клиновых задвижек с литыми корпусами, креплением сальника на шпильках.

РТЗК24 – серия клиновых задвижек с литыми корпусами, креплением сальника на откидных болтах.



РТЗК50 – серия  компактных  клиновых задвижек с выдвижным шпинделем и жестким клином,  креплением сальника на шпильках

РТЗК54 – серия  компактных  клиновых задвижек с выдвижным шпинделем и жестким клином,  креплением сальника на откидных болтах.



Преимущества:
  • Имеют низкий коэффициент гидравлического сопротивления.
  • Уплотнительные поверхности затвора выполняются из износостойких  и коррозионностойких материалов высокой твердости.
  • Соединение «корпус – крышка» - фланцевое, с мягким уплотнением, обеспечивающим герметичность во всех интервалах рабочих давлений и температур.
  • Управление затвором возможно при полном перепаде давлений. При этом усилия управления, за счет высокой точности изготовления, значительно меньше, чем у аналогов.
  • Возможно изготовление задвижек с нестандартной и увеличенной строительной длиной.

Несмотря на относительно небольшие размеры, задвижки серии РТЗК10, РТЗК14 имеют повышенный запас прочности, способны выдерживать переменные нагрузки с большой амплитудой изменения сил, что позволяет применять эту арматуру в самых тяжелых условиях эксплуатации.



Технические характеристики задвижек РТЗК10, РТЗК14, РТЗК20(22), РТЗК24



Показатель Значение Примечание
Назначение Для установки на трубопроводы в качестве запорных  устройств
Стандарт на изготовление ТУ 3741-001-71634056-2010
Вид арматуры Запорная
Тип арматуры Задвижки стальные клиновые с выдвижным шпинделем РТЗК РТЗК10, РТЗК14, РТЗК20(22), РТЗК24
Класс герметичности затвора класс «А» ГОСТ 9544
Проводимая среда Вода, пар, нефть, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, природный и попутный газ, в том числе с содержанием сероводорода, другие среды, по отношению к которым материал деталей задвижек коррозионностоек Указывается при заказе. Для коррозионноактивных сред указывается концентрация активных веществ.
Температура проводимой среды от минус 60ºС до 560ºС, зависит от материала деталей задвижки Указывается при заказе При отсутствии требований поставляется по технической документации ООО «РТМТ».
Климатическое исполнение и категория размещения У1, ХЛ1, УХЛ1, Т1 ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения. Указывается при заказе
Категория сейсмостойкости - несейсмостойкое исполнение СО (до 6 баллов        включительно по шкале MSK-64); - сейсмостойкое исполнение С (свыше 6 до 9 баллов включительно); - исполнение повышенной сейсмостойкости ПС (свыше 9 до 10 баллов включительно). Указывается при заказе. При отсутствии требования поставляется в несейсмостойком (С0) исполнении
Установочное положение для задвижек с ручным управлением – любое,
для задвижек с приводом – по РЭ на привод

Уплотнение шпинделя Сальниковое, с набивкой кольцами из терморасширенного графита
Вид управления Ручное, электро-, пневмо-, гидроприводом, привод с дистанционным управлением, исполнение «под привод» Указывается при заказе При отсутствии требований поставляется c ручным управлением
Присоединительные размеры под привод по СТ ЦКБА 062-2009, ISO 5210 Указывается при заказе. При отсутствии требования поставляется с фланцами под привод по СТ ЦКБА 062-2009
Присоединение к трубопроводу - муфтовое (G, Rc, K);   - фланцевое ГОСТ 33259   исполнений A, B, C, D, E, F, J, K, L, M   - фланцевое ГОСТ 9033, ANSI/ASME B16.5;   - фланцевое с ответными фланцами; - под приварку в стык; - муфтовое под приварку. Указывается при заказе. Для муфтовых задвижек указывается размер присоединительной резьбы, для фланцевых - исполнение фланца, стандарт на ответные фланцы. Для исполнений под приварку и ответными фланцами возможно выполнение разделки под конкретную трубу. При отсутствии требований к исполнению фланцев или разделки под конкретную трубу, поставляется по технической документации ООО «РТМТ»
Вид покрытия Заводское антикоррозионное покрытие, покрытие для надземной установки, покрытие для подземной установки по специальным требованиям Указывается при заказе. При отсутствии требования поставляется с заводским антикоррозионным покрытием
Средний срок службы 20 лет



Технические характеристики задвижек РТЗК50, РТЗК54



Показатель Значение Примечание
Назначение Для установки на трубопроводы в качестве запорных  устройств
Стандарт на изготовление ТУ 3741-001-71634056-2010
Вид арматуры Запорная
Тип арматуры Задвижки стальные клиновые с выдвижным шпинделем РТЗК50 РТЗК50, РТЗК54
Класс герметичности затвора класс «А» ГОСТ 9544
Проводимая среда Вода, пар, нефть, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, природный и попутный газ, в том числе с содержанием сероводорода, другие среды, по отношению к которым материал деталей задвижек коррозионностоек Указывается при заказе. Для коррозионноактивных сред указывается концентрация активных веществ.
Температура проводимой среды от минус 60ºС до 560ºС, зависит от материала деталей задвижки Указывается при заказе При отсутствии требований поставляется по технической документации ООО «РТМТ».
Климатическое исполнение и категория размещения У1, ХЛ1, УХЛ1, Т1 ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения. Указывается при заказе
Категория сейсмостойкости - несейсмостойкое исполнение СО (до 6 баллов        включительно по шкале MSK-64); - сейсмостойкое исполнение С (свыше 6 до 9 баллов включительно); - исполнение повышенной сейсмостойкости ПС (свыше 9 до 10 баллов включительно). Указывается при заказе. При отсутствии требования поставляется в несейсмостойком (С0) исполнении
Установочное положение для задвижек с ручным управлением – любое,
для задвижек с приводом – по РЭ на привод

Уплотнение шпинделя Сальниковое, с набивкой кольцами из терморасширенного графита
Вид управления Ручное, электро-, пневмо-, гидроприводом, привод с дистанционным управлением, исполнение «под привод» Указывается при заказе При отсутствии требований поставляется c ручным управлением
Присоединительные размеры под привод по СТ ЦКБА 062-2009, ISO 5210 Указывается при заказе. При отсутствии требования поставляется с фланцами под привод по СТ ЦКБА 062-2009
Присоединение к трубопроводу - муфтовое (G, Rc, K);   - фланцевое ГОСТ 33259   исполнений A, B, C, D, E, F, J, K, L, M   - фланцевое с ответными фланцами; - под приварку в стык; - муфтовое под приварку. Указывается при заказе. Для муфтовых задвижек указывается размер присоединительной резьбы, для фланцевых - исполнение фланца, стандарт на ответные фланцы. Для исполнений под приварку и ответными фланцами возможно выполнение разделки под конкретную трубу. При отсутствии требований к исполнению фланцев или разделки под конкретную трубу, поставляется по технической документации ООО «РТМТ»
Вид покрытия Заводское антикоррозионное покрытие, покрытие для надземной установки, покрытие по специальным требованиям Указывается при заказе. При отсутствии требования поставляется с заводским антикоррозионным покрытием
Средний срок службы 20 лет

Клиновые задвижки от ООО «РТМТ» – это надежная, функциональная и универсальная запорная арматура, позволяющая эффективно управлять движением рабочей среды в разных трубопроводных системах. Механизм имеет простую конструкцию, ключевым элементом которой является удлиненный затвор острой формы. Благодаря отличным эксплуатационным свойствам и широкому выбору диаметров сечения клиновая задвижка (ЗКС) легко интегрируется в любой трубопровод.

Применение арматуры

Особая конструкция и низкие цены на клиновые задвижки обеспечили их широкой сферой применения. Их активно используют в газотранспортной и нефтяной отрасли, промышленности, энергетике и ЖКХ. Стальная клиновая задвижка работает исключительно в двух режимах – открыто или закрыто (без промежуточных фаз). Она прекрасно подходит для перекрытия и открытия потоков жидких углеводородов, сжатого воздуха и других химикатов умеренной агрессивности.

Особенности клиновых задвижек

Арматура производится из стали методом литья или с использованием ковано-сварной технологии. Каждая задвижка (ЗКС) проходит антикоррозийную обработку, а ее отдельные элементы окрашиваются специальной краской. В состав устройств также входит выдвижной шпиндель с уплотнителями и редуктор ручного управления. В зависимости от модели, сварная или литая клиновая задвижка может иметь сечение 15-300 мм.

Также изделия различаются по типу затвора:

  • жесткий – цельный металлический клин с дополнительным уплотнителем или без;
  • упругий – двухдисковый запорный элемент с эластичным соединителем.

Сделав звонок или отправив сообщение на info@rtmt.ru, Вы можете купить клиновую задвижку для трубопроводных систем с давлением 1,6-25 Мпа с доставкой товара в любой регион России.
