Клапаны запорные

Заполните форму для заказа

ТУ 3742-001-71634056-2010

DN 15, 20, 25

PN 1,6; 2,5; 4,0; 6,3; 10,0; 16.0; 20,0; 25,0; 27,0 МПа

РТКЗ – клапаны запорные стальные.

Предназначены для установки на трубопроводах в качестве запорного устройства.

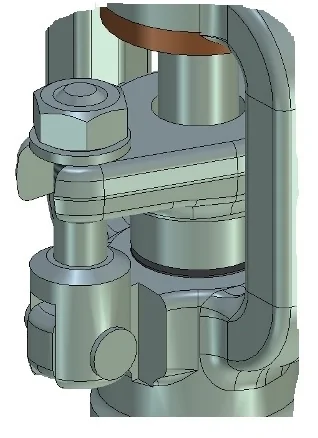

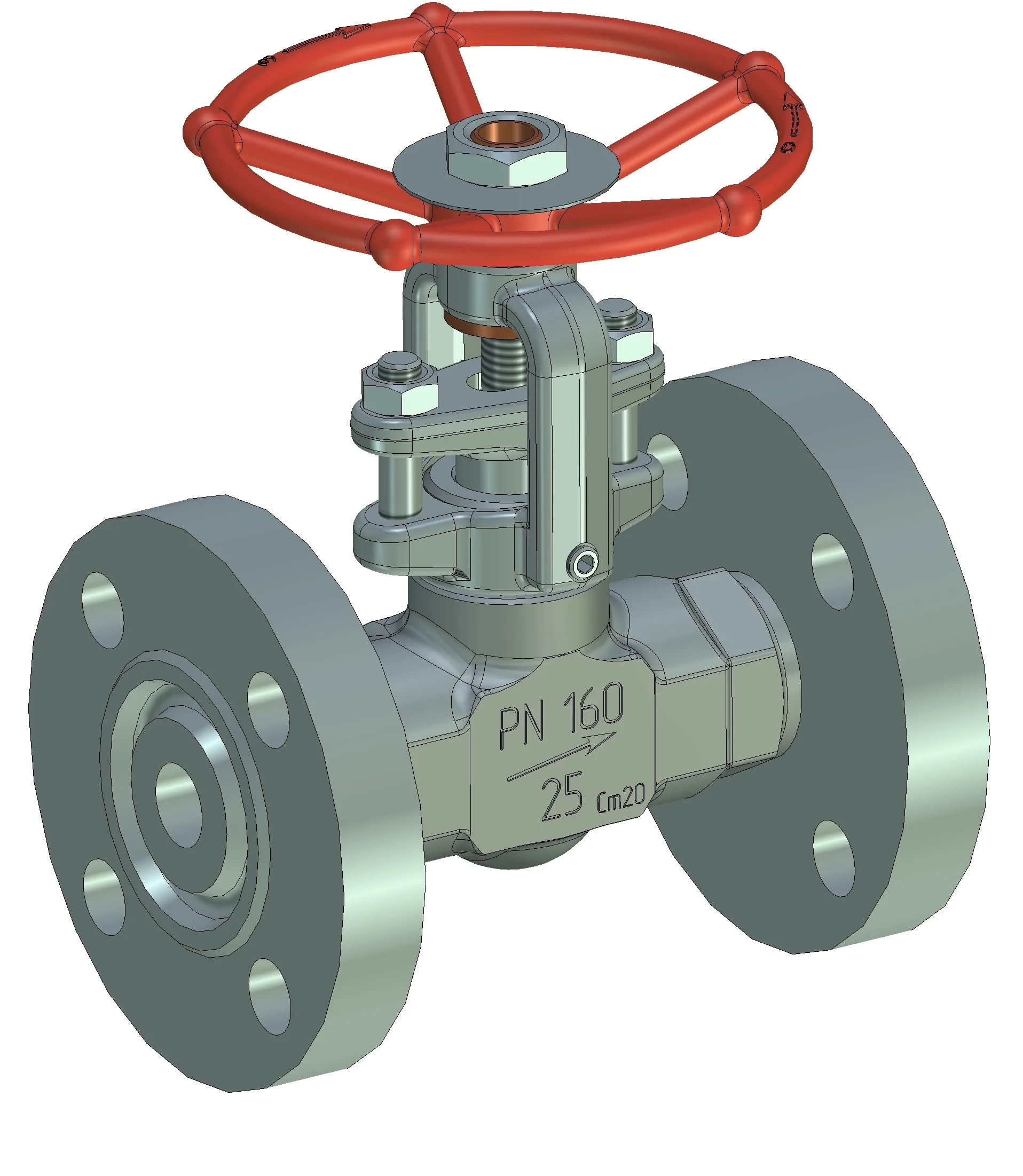

РТКЗ10 – серия клапанов запорных с ковано-сварными корпусами,  креплением сальника на шпильках.

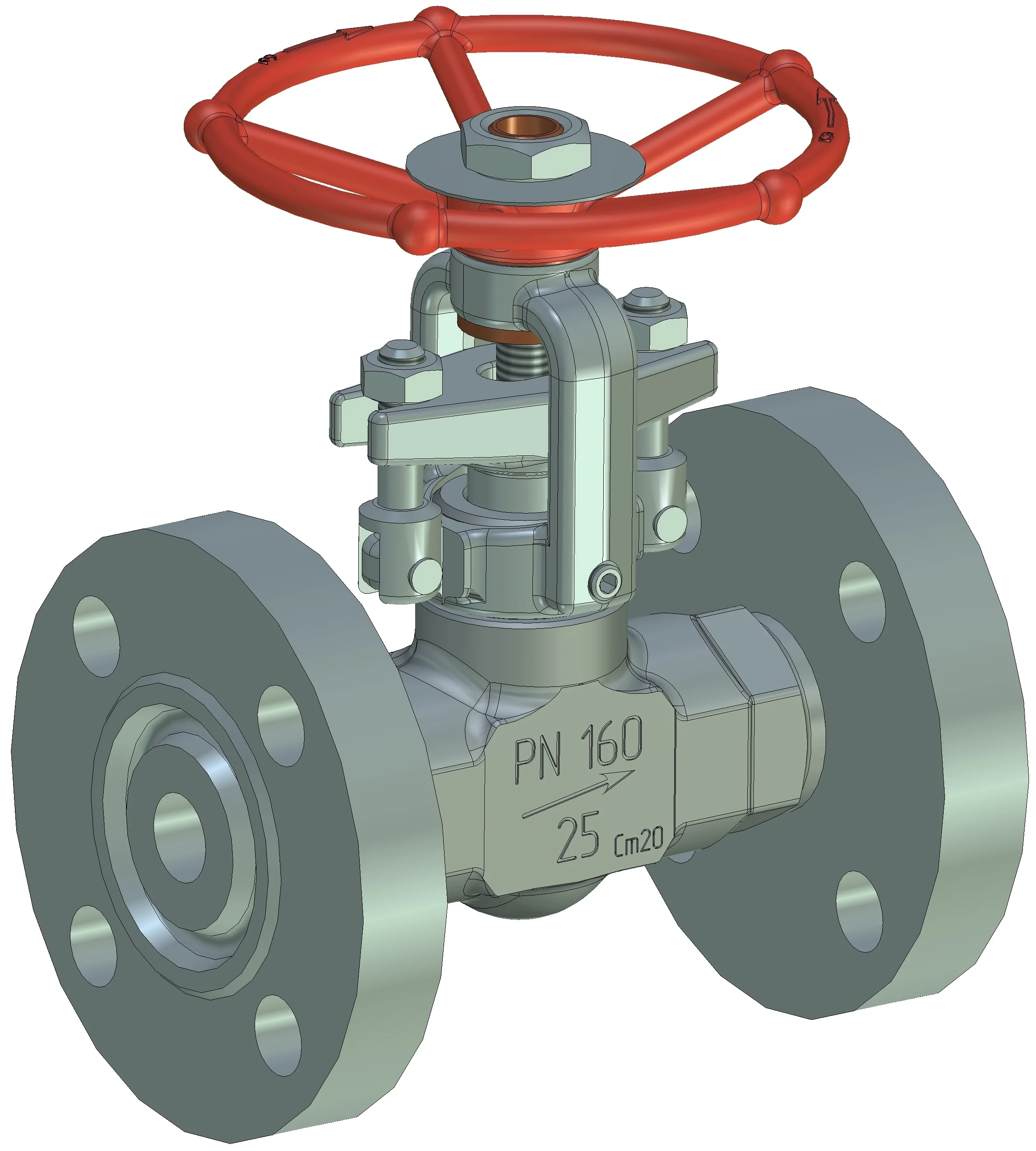

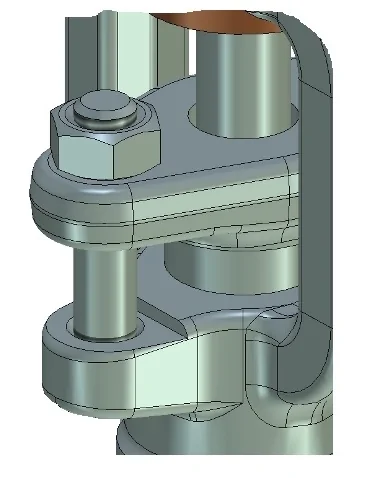

РТКЗ14 – серия клапанов запорных с ковано-сварными корпусами, креплением сальника на откидных болтах.

РТКЗ20 – запорный клапан, предназначенный для установки на трубопроводы с различными жидкими и газообразными средами, преимущественно воды и пара.

Преимущества:
  • Уплотнительные поверхности затвора выполняются из износостойких  и коррозионностойких материалов высокой твердости.
  • Корпус изготавливается из штампованной заготовки, имеет высокий запас прочности, сальниковая камера располагается непосредственно в корпусе, крышка отсутствует, что упрощает конструкцию и повышает надежность клапана.
  • Управление затвором возможно при полном перепаде давлений, при небольших усилиях управления. При этом обеспечивается стабильно высокая герметичность затвора по классу «А».
  • Возможно изготовление клапанов с нестандартной и увеличенной строительной длиной.
Технические характеристики клапанов РТКЗ10 РТКЗ14:

Показатель Значение Примечание
Назначение Для установки на трубопроводы в качестве запорных  устройств
Стандарт на изготовление ТУ 3742-001-71634056-2010
Вид арматуры Запорная
Тип арматуры Клапаны запорные  РТКЗ РТКЗ10, РТКЗ14
Класс герметичности затвора класс «А» ГОСТ 9544
Проводимая среда Вода, пар, нефть, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, природный и попутный газ, в том числе с содержанием сероводорода, другие среды, по отношению к которым материал деталей клапана коррозионностоек Указывается при заказе. Для коррозионноактивных сред указывается концентрация активных веществ.
Температура проводимой среды от минус 60ºС до 560ºС, зависит от материала деталей клапана Указывается при заказе При отсутствии требований поставляется по технической документации ООО «РТМТ»
Климатическое исполнение У1, ХЛ1, УХЛ1, Т1 ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения. Указывается при заказе
Категория сейсмостойкости
  • не сейсмостойкое исполнение СО (до 6 баллов включительно по шкале MSK-64);
  • сейсмостойкое исполнение С (свыше 6 до 9 баллов включительно);
  • исполнение повышенной сейсмостойкости ПС (свыше 9 до 10 баллов включительно).
Указывается при заказе. При отсутствии требования поставляется в несейсмостойком (С0) исполнении
Установочное положение любое
Уплотнение шпинделя Сальниковое, с набивкой кольцами из терморасширенного графита
Вид управления ручное
Присоединение к трубопроводу
  • муфтовое (G, Rc, K);   - фланцевое ГОСТ 33259   исполнений A, B, C, D, E, F, J, K, L, M;
  • Фланцевое ГОСТ 9033, ANSI/ASME B16.5;
  • фланцевое с ответными фланцами;
  • под приварку в стык;
  • муфтовое под приварку.
Указывается при заказе. Для муфтовых клапанов указывается размер присоединительной резьбы, для фланцевых - исполнение фланца, стандарт на ответные фланцы. Для исполнений под приварку и ответными фланцами возможно выполнение разделки под конкретную трубу. При отсутствии требований к исполнению фланцев или разделки под конкретную трубу, поставляется по технической документации ООО «РТМТ»
Вид покрытия Заводское антикоррозионное покрытие, покрытие по специальным требованиям Указывается при заказе. При отсутствии требования поставляется с заводским антикоррозионным покрытием
Средний срок службы 20 лет



Технические характеристики клапанов РТКЗ20:

Показатель Значение Примечание
Назначение Для установки на трубопроводы в качестве запорных  устройств
Стандарт на изготовление ТУ 3742-001-71634056-2010
Вид арматуры Запорная РТКЗ20
Тип арматуры Клапаны запорные РТКЗ20
Класс герметичности затвора Класс «А» ГОСТ 9544
Проводимая среда Вода, пар, газ, жидкие и газообразные нефтепродукты
Температура проводимой среды От минус 60ºС до +425ºС Указывается при заказе При отсутствии требований поставляется по технической документации ООО «РТМТ»
Климатическое исполнение У1, ХЛ1
Категория сейсмостойкости
  • несейсмостойкое исполнение СО (до 6 баллов включительно по шкале MSK-64);
  • сейсмостойкое исполнение С (свыше 6 до 9 баллов включительно);
  • исполнение повышенной сейсмостойкости ПС (свыше 9 до 10 баллов включительно).
Указывается при заказе. При отсутствии требования поставляется в несейсмостойком (С0) исполнении
Установочное положение Любое
Уплотнение шпинделя Сальниковое, с набивкой кольцами из терморасширенного графита
Вид управления Ручное
Присоединение к трубопроводу
  • фланцевое;
  • фланцевое с ответными фланцами;
  • под приварку встык
Указывается при заказе. Для исполнения под приварку встык выполняется разделка под конкретную трубу. При отсутствии требований разделки под конкретную трубу, поставляется по технической документации ООО «РТМТ».
Вид покрытия Заводское антикоррозионное покрытие, покрытие для надземной установки, покрытие для подземной установки по специальным требованиям Указывается при заказе. При отсутствии требования поставляется с заводским антикоррозионным покрытием
Средний срок службы 20 лет

Запорный клапан (вентиль) – трубопроводная арматура, используемая для перекрытия потока рабочей среды в системах бытового и промышленного назначения. Устройство обладает простой конструкцией, состоящей из прочного корпуса, перекрывающего проходное сечение затвора и маховика. Особая конструкция и отменные характеристики обеспечили запорные вентили широкой сферой эксплуатации и востребованностью при решении различных инженерных задач.

Применение и принцип работы арматуры

Запорный стальной клапан регулирует движение потока за счет перемещения затвора в вертикальной плоскости. В режиме закрытия диск опускается на седло, блокируя течение рабочей среды, а при открытии – поднимается вверх. Вентили устанавливаются в одном направлении, согласно маркировке на корпусе. Выпускаемые компанией «РТМТ» механизмы прекрасно подходят для трубопроводов диаметром 15-25 мм с рабочим давлением 1,6-27 Мпа. Они способны обеспечить эффективное перекрытие любых жидкотекучих или газообразных потоков, благодаря чему часто используются в отопительных системах, водопроводных и газовых магистралях, а также в нефтяной, химической, металлургической и другой промышленности.

Ассортимент запорных клапанов

Предложение ООО «РТМТ» включает большой выбор вентилей для использования в разных режимах и условиях. Итоговая цена на запорные клапаны формируется с учетом особенностей их конструкции и характеристик. Доступные у нас виды арматуры отличаются между собой:

  • формой корпуса – прямоточная или угловая;
  • типом затвора – конический или тарельчатый;
  • способом монтажа – резьбовой, сварка, фланцевый.

Желающим купить запорный клапан производства ООО «РТМТ» рекомендуем заказать оптовую партию арматуры в телефонном режиме или посредством отправки заявки на info@rtmt.ru.
