Клапан запорный угловой РТКЗ40-040-025

Диаметр (DN): 40
Давление PN: 1,6, 25
Тип соединения: фланцевое

В наличии

Тип:ТУ 3742-001-71634056-2010

- Диаметр (DN): 40
- Давление PN: 1,6, 25
- Тип соединения: фланцевое
- Диаметр (DN): 40
Клапан устанавливается на железнодорожные цистерны перевозки жидкого хлора 15-1556 и предназначен для осуществления операций налива и слива на сливно-наливных эстакадах взамен вентиля 1556.16.020-2.

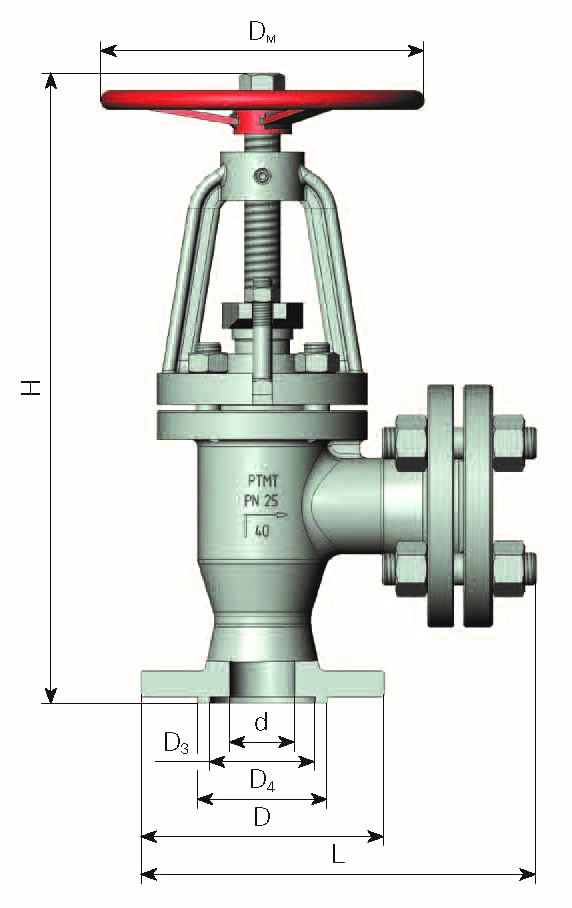

Таблица основных размеров
DN
Присоединение к трубопроводу
PN,
МПа
Размеры, мм
Масса, кг
L
Н
D
D3
D4
Dм
d
40
Фланцевое
1,6; 2,5
244
390
150
65
80
200
40
18,2

Опросный лист на обратную арматуру

105,50 KB

Порядок заказа арматуры

29,50 KB

Таблица материалов основных деталей клапанов РТКЗ:

Показатель	Значение	Примечание
Назначение	Для установки на железнодорожные цистерны перевозки жидкого хлора 15-1556 и предназначен для осуществления операций налива и слива на сливно-наливных эстакадах взамен вентиля 1556.16.020-2.
Стандарт на изготовление	ТУ 3742–001–71634056–2010
Тип арматуры	Клапаны запорные РТКЗ40
Вид арматуры	Запорная	РТКЗ40
Класс герметичности затвора	Класс «А» ГОСТ 9544–2015
Проводимая среда	Хлор жидкий, хлорсодержащие вещества
Температура проводимой среды	От минус 50 ?С до +50 ?С
Климатическое исполнение и категория размещения	У1, ХЛ1, УХЛ1
Установочное положение	Любое рекомендуемое положение клапана — шпинделем вверх
Уплотнение шпинделя	Сальниковое, с набивкой кольцами из фторопласта
Вид управления	Ручное
Присоединение к трубопроводу	фланцевое
Вид покрытия	Заводское антикоррозионное покрытие для надземной установки
Средний срок службы	10 лет

Таблица материалов основных деталей клапанов РТКЗ

Наименование детали	Материальное исполнение деталей
Наименование детали	РТКЗ40-005	РТКЗ40-015	РТКЗ40-015
Корпус	Сталь 12Х18Н10Т	Сталь 12Х18Н10Т	Сталь 20ГЛ
Крышка	Сталь 12Х18Н10Т	Сталь 12Х18Н10Т	Сталь 20ГЛ
Седло	—	—	Сталь 20Х13
Золотник	—	—	Сталь 20Х13
Шпиндель	Сталь 21Х14Н2М2БФ	Сталь 21Х14Н2М2БФ	Сталь 20Х13
Втулка резьбовая	БрАЖМЦ 10-3-1,5	БрАЖМЦ 10-3-1,5	БрАЖМЦ 10-3-1,5
Заглушка	Сталь 12Х18Н10Т	Сталь 12Х18Н10Т	Сталь 09Г2С
Уплотнение сальника, прокладки	Фторопласт	Фторопласт	Фторопласт

Таблица основных размеров клапанов

DN	Присоединение к трубопроводу	PN, МПа	Размеры, мм							Масса, кг	Рис.
DN	Присоединение к трубопроводу	PN, МПа	L	H	DM	DM	d	D4	D3	Масса, кг	Рис.
5	Штуцерное	1,6–25,0	39	115	60	—	5	—	—	0,85	1
15	Штуцерное	2,5	39	115	60	—	12	—	—	0,85	1
40	Фланцевое	2,5	244	390	200	150	40	80	65	18	2
