Клапаны стальные запорные игольчатые РТКИ10, РТКИР10
ТУ 3742–001–71634056–2010
DN 5, 6, 10, 15, 20, 25
PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0; 40,0; 70,0; 105,0 МПа
Класс герметичности А по ГОСТ 9544–2015
Таблица-фигура: 15лсб7бкУ1, 15лсб7бкХЛ1, 15нжб7бк
РТКИ10, РТКИР10 — клапаны стальные запорные игольчатые.
Предназначены для установки в системах, приборах контроля и учета, различных вспомогательных системах трубопроводов, промышленных установок и оборудования, линиях измерения давления и других параметров рабочей среды
![]() |

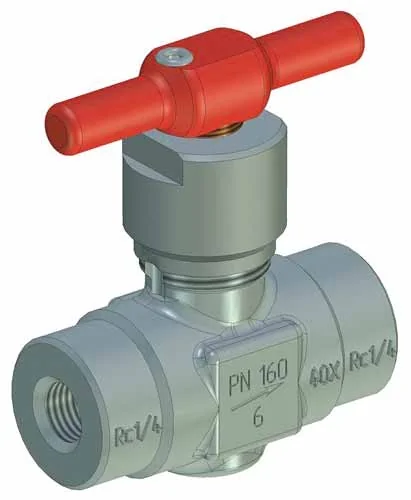

РТКИ10 — клапан запорный игольчатый. | |
![]() |
![]() |
РТКИ10 — клапан запорный игольчатый. |
Преимущества:
- Золотник выполнен в форме конуса с небольшим углом, что дает возможность подавать рабочую среду плавно, без резкого повышения давления. Это исключает гидравлические удары и позволяет избежать поломки приборов при проведении замеров, обеспечивая тем самым надежную работу и длительный срок службы оборудования и систем трубопроводов.
- Корпус с большим запасом прочности, надежное и долговечное уплотнение шпинделя позволяют сохранять работоспособность клапанов РТКИ10 и РТКИР10 длительное время даже при интенсивной нагрузке.
- Конструкция со шпинделем поступательного движения, применение ходовой пары «сталь–бронза» с низким коэффициентом трения, а также высокая точность изготовления, позволяют значительно уменьшить усилия управления клапаном.
- Широкое разнообразие присоединительных размеров, позволяет применять клапаны при установке большинства видов как для отечественного, так и для импортного оборудования и приборов, изготовленных с присоединительными размерами по любым стандартам. Небольшие размеры, возможность устанавливать клапан любом положении, облегчает проектирование, монтаж и эксплуатацию оборудования и приборов.

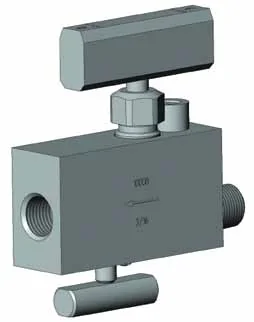

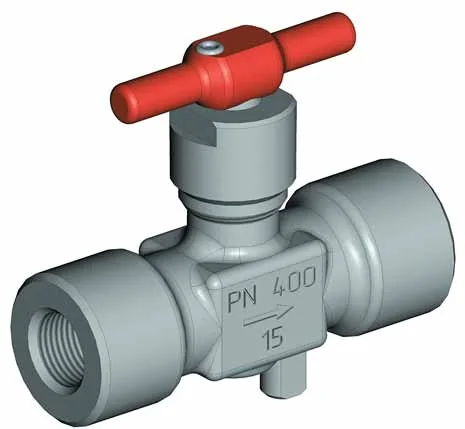

- Клапан РТКИР10 отличается от клапана РТКИ10 наличием дополнительного разгрузочного устройства, установленного в выходной части корпуса клапана. Устройство позволяет сбросить давление из линии, подводящей рабочую среду к прибору после отключения прибора основным клапаном от трубопровода. Это улучшает условия работы и продлевает срок службы приборов
Технические характеристики клапанов запорных игольчатых РТКИ10, РТКИР10
Показатель | Значение | Примечание |
Назначение | Для установки на трубопроводы в качестве запорных устройств | |
Стандарт на изготовление | ТУ 3742–001–71634056–2010 | |
Вид арматуры | Запорная | |
Тип арматуры | Клапаны запорные игольчатые | РТКИ10, РТКИР10 |
Класс герметичности затвора | Класс «А» ГОСТ 9544–2015 | |
Проводимая среда | Вода, пар, нефть, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, природный и попутный газ, в том числе с содержанием сероводорода, другие среды, по отношению к которым материал деталей клапанов коррозионностоек | Указывается при заказе Для коррозионноактивных сред указывается концентрация активных веществ |
Температура проводимой среды | от минус 60 ºС до плюс 560 ºС, зависит от материала деталей клапана | |
Климатическое исполнение и категория размещения |
У1, ХЛ1, УХЛ1, Т1 ГОСТ 15150 Допускаются другие виды климатических исполнений и категорий размещения |
Указывается при заказе |
Категория сейсмостойкости |
|
Указывается при заказе При отсутствии требования поставляется в несейсмостойком (С0) исполнении |
Установочное положение | любое | |
Уплотнение шпинделя | Сальниковое, с набивкой кольцами из терморасширенного графита | |
Вид управления | ручное | |
Присоединение к трубопроводу |
|
Указывается при заказе Для клапанов указывается размер присоединительной резьбы. При отсутствии требований к исполнению присоединения поставляется по технической документации ООО «РТМТ». |
Вид покрытия | Заводское антикоррозионное покрытие, покрытие для надземной установки по специальным требованиям | Указывается при заказе При отсутствии требования поставляется с заводским антикоррозионным покрытием |
Средний срок службы | 20 лет |
Таблица материалов основных деталей клапанов РТКИ10, РТКИР10
Наименование детали | Материальное исполнение основных деталей | ||||
15лс67бк | 15лс67бкХЛ1 | 15нж67бк | 15нж67бк | - | |
Корпус | Сталь 40Х | Сталь 40Х | Сталь 08Х18Н10Т | ||
Крышка | Сталь 20 | Сталь 09Г2С | Сталь 08Х18Н10Т | Сталь 08Х18Н10Т | Сталь 30ХМА |
Шпиндель | Сталь 20Х13 | Сталь 20Х13 | 21Х14Н2М2БФ | 21Х14Н2М2БФ | Сталь 20Х13 |
Сальник | Сталь 20 | Сталь 09Г2С | Сталь 08Х18Н10Т | Сталь 08Х18Н10Т | Сталь 20Х13 |
Втулка резьбовая | БрАЖН 10-3-1,5 | БрАЖН 10-3-1,5 | БрАЖН 10-3-1,5 | БрАЖН 10-3-1,5 | Сталь 20Х13 |
Сальниковая набивка |
ТРГ | ТРГ | ТРГ | ТРГ | Фторопласт |
Таблица основных размеров клапанов
Присоединение к трубопроводу | DN | PN, МПа | Строительная длина, мм | Н, мм | Резьба R | D, мм | Масса, кг | Рис. | |
L | L1 | ||||||||
Муфтовое, муфтовое с разгрузочным клапаном | 6 | 1,6–40,0 | 68 | 106 | 63 | Rc 1/4'' | 65 | 0,7 | 1, 2 |
6 | 1,6–40,0 | 68 | 106 | 63 | K 1/4'' | 65 | 0,7 | 1, 2 | |
10 | 1,6–40,0 | 68 | 106 | 63 | Rc 3/8'' | 65 | 0,7 | 1, 2 | |
10 | 1,6–40,0 | 68 | 106 | 63 | K 3/8'' | 65 | 0,7 | 1, 2 | |
15 | 1,6–40,0 | 68 | 106 | 63 | Rc 1/2'' | 65 | 0,6 | 1, 2 | |
15 | 1,6–40,0 | 68 | 106 | 63 | G1/2'' | 65 | 0,6 | 1, 2 | |
15 | 1,6–40,0 | 68 | 106 | 63 | K1/2'' | 65 | 0,6 | 1, 2 | |
15 | 1,6–40,0 | 68 | 106 | 63 | M20×1,5 | 65 | 0,6 | 1, 2 | |
15 | 1,6–40,0 | 68 | 106 | 63 | M22×1,5 | 65 | 0,6 | 1, 2 | |
20 | 1,6–40,0 | 100 | 100 | 87 | Rc3/4'' | 65 | 0,9 | 1, 2 | |
25 | 1,6–40,0 | 100 | 100 | 90 | Rc 1'' | 65 | 1,0 | 1, 2 | |
Штуцерное, штуцерное с разгрузочным клапаном | 15 | 1,6–40,0 | 68 | 106 | 63 | Rc 1/2'' | 65 | 0,7 | 1, 3 |
20 | 1,6–40,0 | 100 | 100 | 87 | Rc 3/4'' | 65 | 1,0 | 1, 3 | |
25 | 1,6–40,0 | 100 | 100 | 90 | R 1'' | 65 | 1,1 | 1, 3 | |
Штуцерное | 5 | 14,0; 21,0; 35,0; 70,0; 105,0 | 115 | — | 128 | 1/2-14NPT | 60 | 1,6 | 4 |
Возможно изготовление клапанов с различными сочетаниями видов резьбы на входном и выходном патрубках.
