Затворы обратные стальные РТЗО12

ТУ 3742-004-71634056-2013

DN 40, 50, 80, 100, 150, 200, 250

PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0; 32,0; 35,0; 70,0 МПа

Класс герметичности «А, B, C, D» по ГОСТ 9544–2015

Таблица-фигура: 19с11нж, 19лс11нж, 19нж11нж, 19с11ф, 19лс11ф, 19нж11ф

Таблица материалов основных деталей:
Наименование детали Материальное исполнение основных деталей
19с11нж 19с11ф 19лс11нж 19лс11ф
Корпус, крышка Сталь 20 Сталь 20 Сталь 09Г2С Сталь 09Г2С
Тарелка Сталь 20Х13 Сталь 20Х13 Сталь 20Х13 Сталь 20Х13
Седло Сталь 20Х13 Сталь 20 с фторопластовым уплотнением Сталь 20Х13 Сталь 09Г2С с фторопластовым уплотнением
Фланец Сталь 20 Сталь 20 Сталь 09Г2С Сталь 09Г2С
Наименование детали Материальное исполнение основных деталей
19нж11нж 19нж11ф 19нж11нж 19нж11ф
Корпус, крышка Сталь 12Х18Н10Т Сталь 12Х18Н10Т Сталь 10Х17Н13М2Т Сталь 10Х17Н13М2Т
Тарелка Сталь 12Х18Н10Т с наплавкой Сталь 12Х18Н10Т с наплавкой 10Х17Н13М2Т с наплавкой 10Х17Н13М2Т с наплавкой
Седло Сталь 12Х18Н10Т с наплавкой Сталь 12Х18Н10Т с фторопластовым уплотнением Сталь 10Х17Н13М2Т с наплавкой Сталь 10Х17Н13М2Т с фторопластовым уплотнением
Фланец Сталь 12Х18Н10Т Сталь 12Х18Н10Т Сталь 10Х17Н13М2Т Сталь 10Х17Н13М2Т

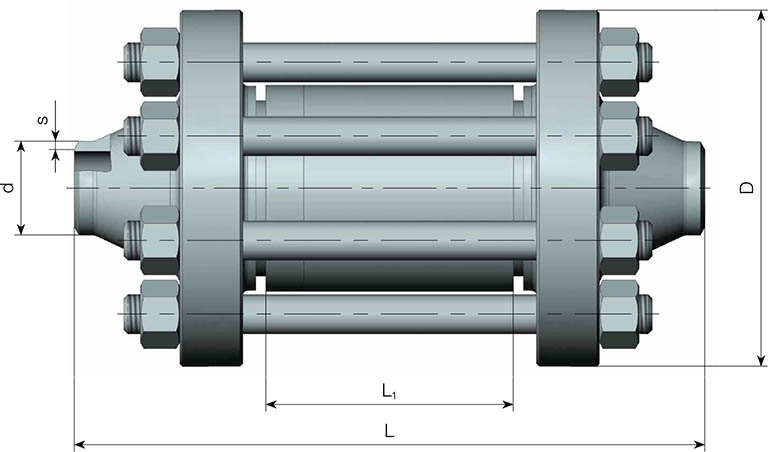

Таблица основных размеров затворов обратных РТЗО12
DN PN, МПа Размеры, мм Масса, кг
L L1 D d s
40 1,6 235 145 135 46 4 9,5
2,5 240 145 145 46 4 9,5
4,0 240 145 145 46 4 9,5
6,3 298 148 165 46 4,5 13
10,0 298 148 165 46 4,5 18
16,0 298 148 165 46 4,5 18
20,0 290 140 170 49 6 26
25,0 320 140 178 49 6 27
50 1,6 245 150 160 58 4,5 12
2,5 245 150 160 58 4,5 12
4,0 245 150 160 58 5 12,5
6,3 293 140 175 58 5,5 19
10,0 295 140 195 58 6,5 23
16,0 310 140 195 58 6,5 26,5
20,0 345 150 210 61 8 40
25,0 382 150 216 60 5 46
80 1,6 295 190 195 90 6 22
2,5 300 190 195 90 6 22
4,0 305 190 195 90 6 23
6,3 350 190 210 90 6,5 36
10,0 350 190 230 90 7,5 39
16,0 390 190 230 90 7,5 50
20,0 460 190 290 89 9,5 86
25,0 440 190 267 89 9,5 96
100 1,6 320 215 215 110 7 36
2,5 337 215 230 110 7 40
4,0 350 215 230 110 7 40
6,3 390 200 250 110 8 50
10,0 429 200 265 110 9 62
16,0 433 215 265 110 9 72
20,0 595 215 360 135 16.5 202
25,0 538 262 310 114 12 130
150 1,6 365 245 280 161 7,5 52
2,5 387 245 300 161 7,5 70
4,0 415 273 300 161 8 72
6,3 490 263 340 161 9,5 88
10,0 530 263 350 161 12,5 132
16,0 540 263 350 161 12,5 150
20,0 671 275 440 168 16 347
25,0 651 275 394 168 16 270
200 1,6 460 338 335 222 10 80
2,5 490 335 360 222 10 100
4,0 502 326 375 222 11 161
6,3 566 326 405 222 12 150
10,0 633 330 430 222 16 243
16,0 640 330 430 222 16 260
20,0 810 335 535 219 20 546
25,0 800 335 485 219 20 558
250 1,6 510 374 405 278 12 128
2,5 530 374 425 278 12 156
4,0 576 374 445 278 13 190
6,3 585 350 470 278 16 225
10,0 690 350 500 278 21 358
16,0 700 350 500 278 21 392
20,0 895 350 670 273 25 985
25,0 895 350 584 273 25 756
